气动球阀尺寸图
所属分类:卫生级阀门系列
详细介绍

气动球阀尺寸图:

3A 直通                                                                                                                                                                                         No.KST-VQ005

SIZEDnDLL1H
3/4"16.125.41085141
1"22.450.51125648
1 1/4"28.850.512562.554
1 1/2"34.850.513572.559
2"47.8641608068
2 1/2"59.577.51788978
3"72.291229114.5100
4"97.6119255134.5125

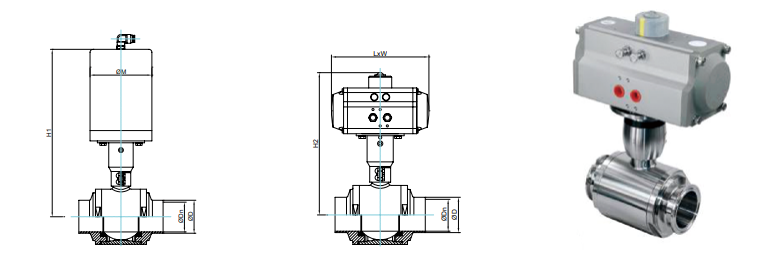

气动球阀尺寸图:

INCH 直通                                                                                                                                                                                    No.KST-VQ006

SIZEDnDD1LHJH1H2MLxW
1/2"9.712.725.49541126.5224.5183.586158x71
3/4"16.119.125.410841126.5224.5183.586158x71
1"22.425.450.511248126.5224.5193.586158x71
1 1/4"28.831.850.512554126.5236.5193.586158x71
1 1/2"35.138.150.513559164.5272232.586158x71
2"47.850.86416068164.5280244.586158x71
2 1/2"59.563.577.517878184.5348270113190x81
3"72.276.291229100184.5402296133213x98.5
4"97.6101.6119255125233442.5327.5166259x108.5


卡箍式蝶式球阀:


DIN                                                                                                                                                                                                No.KST-VQ007
SIZEDnDAHJK
DN15153472861268×8
DN20193472861268×8
DN252550.572901268×8
DN323150.580921268×8
DN403750.58410413310×10
DN5049649811314410×10
DN65669112013116011×11
DN808110614014422011×11
DN10010011916416128414×14


卡箍式蝶式球阀:


3A SMS ISO DS                                                                                                                                                                          No.KST-VQ008
SIZEDAHJK
3/4”25.472861268×8
1"50.572901268×8
1 1/4"50.580921268×8
1 1/2"50.58410413310×10
2"649811314410×10
2 1/2"77.511612816011×11
3"9113213822011×11
3 1/2"10614014422011×11
4"11916416128414×14


焊接式蝶式球阀:


DIN                                                                                                                                                                                                No.KST-VQ009
SIZEDTAHJK
DN1518191.572861268×8
DN2022231.572861268×8
DN2528291.572901268×8
DN3234351.580921268×8
DN4040411.58410413310×10
DN5052531.59811314410×10
DN6570-212013116011×11
DN8085-214014422011×11
DN100104-216416128414×14


焊接式蝶式球阀:


3A SMS ISO DS                                                                                                                                                                          No.KST-VQ010
SIZEDAHJK
3/4”19.172861268×8
1"25.472901268×8
1 1/4"31.880921268×8
1 1/2"38.18410413310×10
2"50.89811314410×10
2 1/2"63.511612816011×11
3"76.213213822011×11
3 1/2"8914014422011×11
4"101.616416128414×14
